圆拱型电动采光排烟天窗的构造节点图
- 分类：常见问题
- 作者：
- 来源：
- 发布时间：2024-06-09 16:25
- 访问量：
【概要描述】圆拱型电动采光排烟天窗在结构上主要由弧形顶部、弧形骨架、窗扇、电动推杆、电控箱、密封胶条等结构组成，外观为半圆拱形。
圆拱型电动采光排烟天窗的构造节点图
【概要描述】圆拱型电动采光排烟天窗在结构上主要由弧形顶部、弧形骨架、窗扇、电动推杆、电控箱、密封胶条等结构组成，外观为半圆拱形。
- 分类：常见问题
- 作者：
- 来源：
- 发布时间：2024-06-09 16:25
- 访问量：
圆拱型电动采光排烟天窗在结构上主要由弧形顶部、弧形骨架、窗扇、电动推杆、电控箱、密封胶条等结构组成，外观为半圆拱形。其弧形顶部和窗扇可用于自然采光，且弧形骨架结构强度大，可承受较大的荷载。
根据开启方式，圆拱型电动采光排烟天窗又分为侧开式、上开式、滑动式三种窗型。其中，侧开式的窗扇设置在侧面，为上悬窗；上开式和滑动式的窗扇设置在弧形顶部，上开式的窗扇直推开启，滑动式的窗扇向一侧滑动开启。

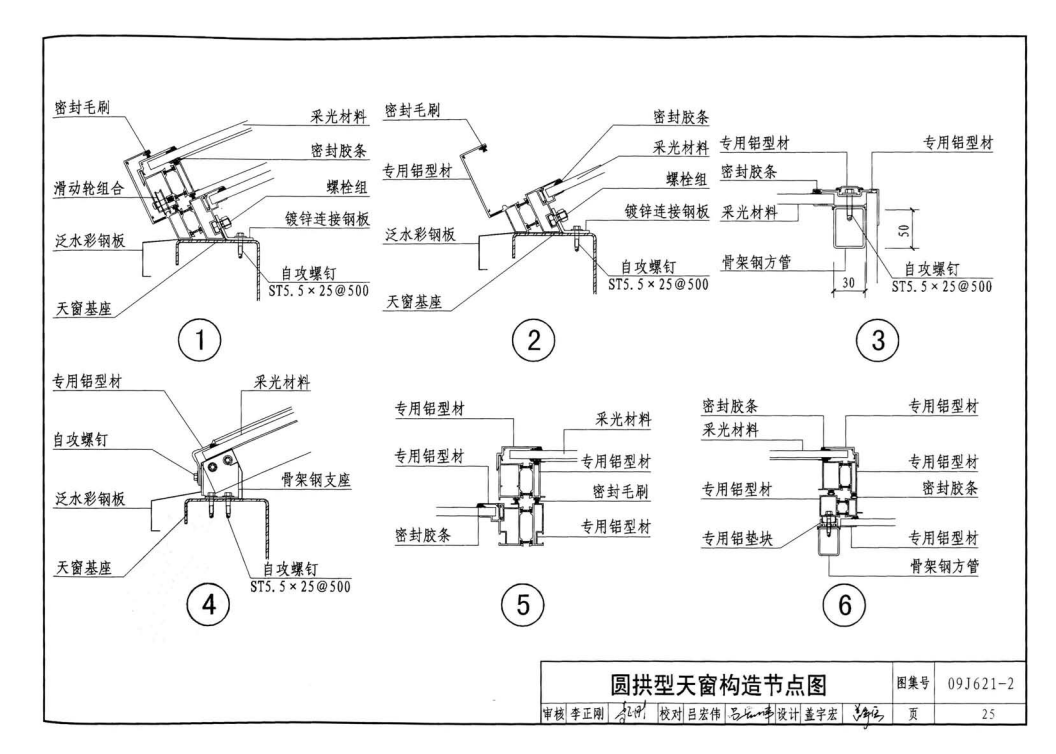

关于圆拱形天窗的构造节点图可参考11cj33《通风采光天窗》、09j621-2《电动采光排烟天窗》、21j621-1《天窗》等国标图集。以下给出09j621-2图集中圆拱型天窗构造节点图：
